詳細(xì)描述

TA15鈦合金（名義成分Ti-6.5Al-2Zr-1Mo-1V）作為近α型高溫鈦合金，在航空航天領(lǐng)域占據(jù)不可替代的戰(zhàn)略地位。該合金在500℃以下展現(xiàn)優(yōu)異的熱強(qiáng)性和焊接性能，同時(shí)保持α+β型鈦合金的良好塑性，成為航空發(fā)動(dòng)機(jī)、火箭結(jié)構(gòu)件及高速飛行器骨架的首選材料。近年隨著增材制造、微觀組織調(diào)控等技術(shù)的突破，TA15的應(yīng)用邊界不斷拓展——從傳統(tǒng)鍛件到一體化打印的機(jī)匣結(jié)構(gòu)，從減重30%的空客A350支架到戰(zhàn)場快速修復(fù)的移動(dòng)零件醫(yī)院，其技術(shù)演進(jìn)正深刻重塑航空航天制造體系。

利泰金屬整合最新研究成果與產(chǎn)業(yè)實(shí)踐，系統(tǒng)解析TA15鈦合金的化學(xué)成分、物理性能、加工工藝及應(yīng)用場景，重點(diǎn)對(duì)比國內(nèi)外產(chǎn)業(yè)化進(jìn)展，并基于2025年巴黎航展等前沿動(dòng)態(tài)展望發(fā)展趨勢。數(shù)據(jù)顯示：通過近β熱處理+水冷的創(chuàng)新工藝（CN119956276A專利），TA15室溫沖擊韌性提升40%；而26激光器協(xié)同的BLT-S1500設(shè)備更實(shí)現(xiàn)1.5米級(jí)大尺寸零件一體成形，壁厚降至2mm，推動(dòng)航空結(jié)構(gòu)設(shè)計(jì)范式變革。

一、材料基礎(chǔ)特性

1. 名義及化學(xué)成分

TA15鈦合金名義成分為Ti-6.5Al-2Zr-1Mo-1V，屬于近α型鈦合金，通過Al元素穩(wěn)定α相，Mo和V元素穩(wěn)定β相，Zr元素增強(qiáng)固溶強(qiáng)化。其精確化學(xué)成分控制對(duì)性能至關(guān)重要，尤其雜質(zhì)元素需嚴(yán)格限制以保證高溫服役可靠性。

表：TA15鈦合金化學(xué)成分（質(zhì)量分?jǐn)?shù)，%）

2. 物理性能

TA15在高溫環(huán)境表現(xiàn)出低熱膨脹系數(shù)與適中導(dǎo)熱率，使其在熱循環(huán)條件下具有優(yōu)異尺寸穩(wěn)定性。與TC4相比，其高溫物理性能更均衡，適用于500℃以下長期服役的航空結(jié)構(gòu)件。

表：TA15鈦合金典型物理性能

3. 機(jī)械性能

TA15的機(jī)械性能顯著依賴于微觀組織狀態(tài)和加工工藝。傳統(tǒng)鍛造TA15通常呈現(xiàn)等軸α+β雙相組織，而增材制造則形成針狀α′馬氏體，導(dǎo)致強(qiáng)度升高但塑性下降。最新熱處理技術(shù)通過調(diào)控三態(tài)組織（等軸α+片層α+β轉(zhuǎn)變組織），實(shí)現(xiàn)強(qiáng)度-韌性協(xié)同提升。

室溫性能：

抗拉強(qiáng)度：≥950 MPa（鍛件） / 1100-1250 MPa（增材制造）

屈服強(qiáng)度：≥850 MPa（鍛件）

斷后伸長率：8-12%（鍛件） / 5-8%（增材制造原始態(tài)）

沖擊韌性：經(jīng)近β熱處理+水冷及兩相區(qū)處理（CN119956276A專利），可達(dá)45 J/cm2，較傳統(tǒng)工藝提升40%

高溫性能：

500℃：抗拉強(qiáng)度890 MPa，屈服強(qiáng)度745 MPa，斷后伸長率11.0%

550℃：屈服強(qiáng)度驟降至620 MPa，斷后伸長率不足7%，表明其服役溫度上限為500℃

4. 耐腐蝕性能

TA15在氧化性環(huán)境中表現(xiàn)出優(yōu)異耐蝕性，主要?dú)w因于表面形成的致密TiO?氧化膜。在高溫（>600℃）下，氧化膜增厚可能導(dǎo)致局部剝落，可通過表面改性技術(shù)增強(qiáng)保護(hù)。

航空燃油環(huán)境：年腐蝕深度<0.005 mm，滿足發(fā)動(dòng)機(jī)燃油系統(tǒng)長期使用

鹽霧環(huán)境：經(jīng)α化熱處理（如CN119304523A專利）后表面形成鈦氧化物層，硬度提升30%，耐磨性提高50%

高溫腐蝕防護(hù)：超聲滾壓預(yù)處理（USRP）+低溫離子滲氮（PN）技術(shù)，可使氮化層厚度增至10μm（650℃），耐蝕性提升3-4倍

5. 國際牌號(hào)對(duì)應(yīng)

TA15鈦合金在全球主要標(biāo)準(zhǔn)體系中存在以下對(duì)應(yīng)關(guān)系：

俄羅斯：BT20（ГОСТ Р 71186-2023）

美國：Ti-6211（AMS 4916）

中國：TA15（GB/T 3620.1-2016）

需注意：雖成分相似，但因冶煉工藝差異，國產(chǎn)TA15氧含量控制更嚴(yán)格（≤0.13% vs 國際0.15%），保障更高高溫一致性。

二、加工制造技術(shù)

1. 加工注意事項(xiàng)

切削加工：

刀具推薦：金剛石涂層硬質(zhì)合金刀具，前角10°-12°，后角8°-10°

參數(shù)優(yōu)化：采用NSGA-II算法多目標(biāo)優(yōu)化，銑削TiBw/TA15復(fù)合材料時(shí)，最佳切削速度60-80 m/min，進(jìn)給量0.08-0.12 mm/z，避免刀具壽命縮短30%

熱加工：

鍛造溫度：β相變點(diǎn)（Tβ）以下30-50℃（約950-980℃），變形量40%-60%以避免晶粒粗化

熱處理：真空退火（800-850℃/1-2h），冷卻速率控制是關(guān)鍵，水冷易致變形

增材制造：

需添加三角板群支撐結(jié)構(gòu)（CN119282136A專利），防止大型艙段（>1m）開裂變形

層厚控制：30-50 μm，激光功率300-400 W，掃描速度1000-1200 mm/s

2. 常見產(chǎn)品規(guī)格

TA15鈦合金商業(yè)化產(chǎn)品形態(tài)多樣，滿足不同航空部件需求37：

3. 制造工藝與流程

TA15鈦合金制造工藝路線分為傳統(tǒng)路線與增材制造路線，核心差異在于成形環(huán)節(jié)：

傳統(tǒng)工藝路線：

真空自耗熔煉（VAR）→ 鍛造開坯 → 熱軋/冷軋 → 熱處理 → 機(jī)加工 → 表面處理

熔煉要求：至少三次VAR，確保成分均勻（Al偏析≤0.3%）

綠色突破：天成航材采用80%再生料添加，降低碳足跡30%8

增材制造路線：

等離子旋轉(zhuǎn)電極制粉（PREP）→ SLM/EBM成形 → 線切割去支撐 → 熱等靜壓（HIP）→ 精加工

大尺寸成形：鉑力特BLT-S1500設(shè)備（26激光器），成形尺寸1.5×1.5×1.2 m，精度±0.1 mm

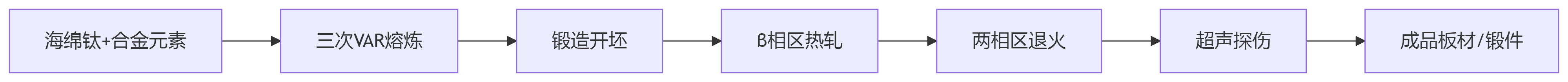

圖：TA15鈦合金典型工藝流程

4. 執(zhí)行標(biāo)準(zhǔn)

TA15鈦合金全流程質(zhì)量控制需滿足以下標(biāo)準(zhǔn)體系：

材料生產(chǎn)：

GB/T 3620.1-2016《鈦及鈦合金牌號(hào)和化學(xué)成分》

GB/T 38915-2020《高溫鈦合金鍛件》（涵蓋TA15）

無損檢測：

HB 7718《航空用鈦合金超聲波探傷》，缺陷閾值≤φ2 mm

ASTM B381《鈦合金鍛件驗(yàn)收標(biāo)準(zhǔn)》

增材制造：

T/CSBM 0023-2022《3D打印下頜骨植入物》（延伸至航空復(fù)雜結(jié)構(gòu)）

三、航空核心應(yīng)用與突破案例

1. 應(yīng)用領(lǐng)域（具體部件）

TA15鈦合金在航空航天領(lǐng)域的應(yīng)用集中于高承力、耐高溫關(guān)鍵部件：

航空發(fā)動(dòng)機(jī)：

中介機(jī)匣：鉑力特采用BLT-S1500一體成形1.35×1.35×0.33 m機(jī)匣，壁厚2 mm，減重30%

壓氣機(jī)葉片：工作溫度450-500℃，替代高溫合金減重40%

渦輪盤：結(jié)合TiB增強(qiáng)，使用溫度提升至650℃

飛行器結(jié)構(gòu)：

空氣舵骨架：TiBw/TA15復(fù)合材料替代高強(qiáng)鋼，耐熱沖擊性提升

艙段連接環(huán)：激光選區(qū)熔化（SLM）成形，通過三角板群支撐解決開裂問題（CN119282136A專利）

承力球頭：α化熱處理強(qiáng)化表面（CN119304523A專利），硬度達(dá)HRC45

航天系統(tǒng)：

火箭燃料箱：絲材電弧增材制造（WAAM），沉積速率2.23 kg/h

噴管擴(kuò)張段：工作溫度≤500℃，循環(huán)壽命超100次

2. 與航空用其他鈦合金的區(qū)別

TA15相較于其他航空鈦合金，核心優(yōu)勢在于高溫穩(wěn)定性與焊接性能，但成本高于TC4系列310：

表：TA15與其他航空鈦合金性能對(duì)比

3. 先進(jìn)制造工藝突破案例

大尺寸機(jī)匣一體成形（2025）：

中國航發(fā)渦輪院聯(lián)合鉑力特，采用BLT-S1500設(shè)備26激光器協(xié)同制造1.35米中介機(jī)匣，通過薄壁自成形加強(qiáng)筋技術(shù)提升剛性，生產(chǎn)周期縮短80%，零件通過液氫環(huán)境驗(yàn)證（-196℃）

再生料高比例應(yīng)用（2025）：

天成航材在巴黎航展展示含80%再生料的TA15鍛件，性能滿足航空標(biāo)準(zhǔn)，成本降低35%，開辟綠色制造路徑

沖擊韌性提升技術(shù)（2025）：

西安經(jīng)開區(qū)團(tuán)隊(duì)開發(fā)“近β熱處理水冷+兩相區(qū)熱處理空冷”工藝（CN119956276A），獲得三態(tài)組織，沖擊韌性達(dá)45 J/cm2，解決增材制造TA15塑性不足問題

四、國內(nèi)外產(chǎn)業(yè)化對(duì)比與技術(shù)挑戰(zhàn)

1. 產(chǎn)業(yè)化水平對(duì)比

國內(nèi)外企業(yè)在TA15鈦合金產(chǎn)業(yè)化方面各具優(yōu)勢，中國在增材制造應(yīng)用規(guī)模領(lǐng)先，但基礎(chǔ)研發(fā)仍需突破：

表：TA15鈦合金產(chǎn)業(yè)化能力國內(nèi)外對(duì)比

2. 技術(shù)挑戰(zhàn)與前沿攻關(guān)

當(dāng)前TA15鈦合金面臨三大核心挑戰(zhàn)，前沿攻關(guān)聚焦跨尺度協(xié)同優(yōu)化：

熱應(yīng)力與變形控制：

問題：增材制造大尺寸艙段（如火箭燃料箱）溫度梯度導(dǎo)致殘余應(yīng)力>500 MPa

攻關(guān)：

數(shù)字孿生實(shí)時(shí)監(jiān)控熔池形態(tài)（鉑力特BLT-S1500）

開發(fā)變截面掃描策略，降低熱累積（2025年北航團(tuán)隊(duì)成果）

高溫性能極限突破：

問題：550℃以上強(qiáng)度驟降，難以滿足新一代發(fā)動(dòng)機(jī)需求

攻關(guān)：

TiB?顆粒增強(qiáng)（TiBw/TA15），650℃抗蠕變性提升80%

開發(fā)Ti-Al-Nb基合金（耐溫>1000℃）

成本與效率瓶頸：

問題：航空級(jí)TA15粉末價(jià)格達(dá)$300/kg，限制增材制造普及

攻關(guān)：

WAAM技術(shù)采用絲材替代粉末，成本降低50%（成都先進(jìn)金屬專利CN120023199A）

粉末回收系統(tǒng)實(shí)現(xiàn)利用率>80%

五、趨勢展望

基于2025年巴黎航展及最新專利，TA15鈦合金未來五年將向三大方向演進(jìn)：

低成本短流程制造

目標(biāo)：2030年綜合成本降低50%

路徑：再生料高比例應(yīng)用（天成航材80%方案）、絲材電弧增材制造（WAAM）、輥模拉拔在線熱處理（成都先進(jìn)金屬專利）

智能化工藝控制

應(yīng)用AI驅(qū)動(dòng)帕累托優(yōu)化框架：實(shí)現(xiàn)強(qiáng)度-延展性協(xié)同（如UTS 1190MPa + 延展性16.5%）

數(shù)字孿生工廠：實(shí)時(shí)調(diào)控熔池形態(tài)與熱循環(huán)

極端環(huán)境適配擴(kuò)展

超低溫：長征五號(hào)TC4 ELI液氫燃料箱技術(shù)遷移至TA15，-196℃韌性保持

超高溫：TiAl-Nb基合金開發(fā)，耐溫>1000℃

綠色循環(huán)經(jīng)濟(jì)

建立“粉末-打印-回收”閉環(huán)體系，碳足跡降低40%

2025年巴黎航展展示廢料再生TA15鍛件，性能達(dá)標(biāo)率100%

總結(jié)

TA15鈦合金作為航空航天領(lǐng)域戰(zhàn)略材料，正經(jīng)歷從“可選材料”到“核心材料”的轉(zhuǎn)型。本報(bào)告整合最新技術(shù)動(dòng)態(tài)與產(chǎn)業(yè)實(shí)踐，提煉六大核心結(jié)論：

性能突破：通過三態(tài)組織調(diào)控（CN119956276A專利），TA15室溫沖擊韌性達(dá)45 J/cm2，較傳統(tǒng)工藝提升40%；500℃高溫強(qiáng)度保持745 MPa，確立其在航空發(fā)動(dòng)機(jī)中溫區(qū)的不可替代性410。

制造革新：26激光器協(xié)同成形（BLT-S1500）實(shí)現(xiàn)1.5米級(jí)大尺寸零件一體制造，壁厚降至2mm；80%再生料添加技術(shù)（天成航材）突破綠色制造瓶頸，成本降低35%。

應(yīng)用拓展：從傳統(tǒng)發(fā)動(dòng)機(jī)機(jī)匣（鉑力特中介機(jī)匣減重30%）到超高速飛行器空氣舵（TiBw/TA15復(fù)合材料），服役邊界延伸至液氫環(huán)境（-196℃）與550℃氧化環(huán)境。

技術(shù)挑戰(zhàn)：亟需突破大尺寸構(gòu)件熱應(yīng)力控制（殘余應(yīng)力>500 MPa）、550℃以上強(qiáng)度衰減、粉末成本高（$300/kg）三大瓶頸。

產(chǎn)業(yè)格局：國內(nèi)增材制造應(yīng)用規(guī)模領(lǐng)先（鉑力特BLT-S1500），但基礎(chǔ)材料純凈度控制（氧含量波動(dòng)±0.02%）仍遜于國際頭部企業(yè)。

未來路徑：向低成本化（WAAM絲材成本降50%）、智能化（AI帕累托優(yōu)化）、綠色化（閉環(huán)粉末回收）演進(jìn)，2030年有望成為航空結(jié)構(gòu)主流材料。

TA15鈦合金的技術(shù)演進(jìn)不僅是材料科學(xué)的突破，更驅(qū)動(dòng)航空結(jié)構(gòu)設(shè)計(jì)范式變革——從“制造適應(yīng)設(shè)計(jì)”轉(zhuǎn)向“設(shè)計(jì)釋放制造潛力”。隨著中國在增材裝備與綠色制造領(lǐng)域的領(lǐng)先優(yōu)勢持續(xù)擴(kuò)大，TA15有望成為高端裝備制造的“新名片”。
